Produktion

Workflow - Segelherstellung

Produktionsablauf

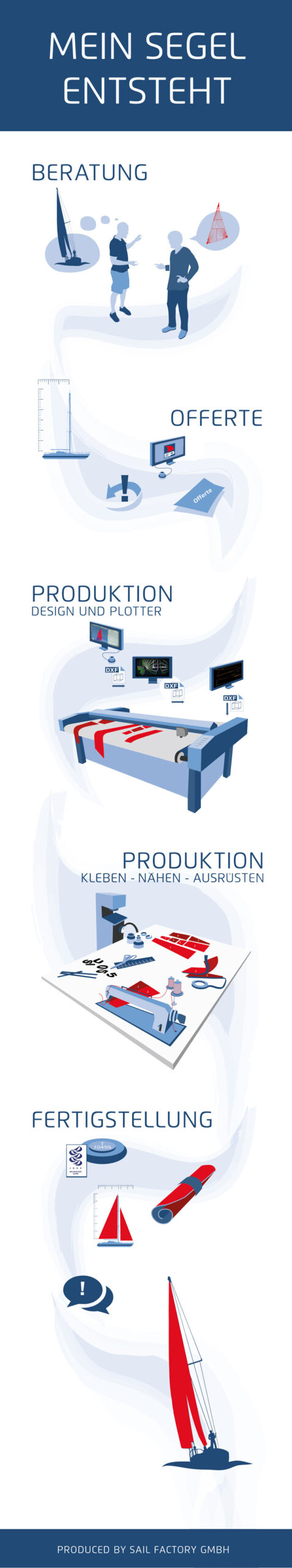

In der Infografik sehen sie die Schritte von der Beratung, über Offerte, Produktion bis zum Fertigstellen eines Segels.

Produktionsablauf Infografik Schritt für Schritt

Erfassen der Daten für Segel

Sind alte Segel vorhanden und der Skipper ist mit den Aussenlinien zufrieden, erübrigt sich das Vermessen des Riggs. In den meisten Fällen genügt das Ausmessen der alten Segel. Sind Klassenregeln vorhanden, kann aufgrund der Regeln das Segel bestimmt werden. In diesen Fällen ist aber die Riggdynamik zu erfassen. Für komplett neue Garderobe gehen wir selbst auf das Boot und vermessen nach Plan das Rigg und die verschiedenen Holepunkte.

Erfassen der Daten für Wetter-/Sonnenschutz

In jedem Fall ist eine Besichtigung notwendig. Auch Plankopien sind hilfreich für die Konstruktion.

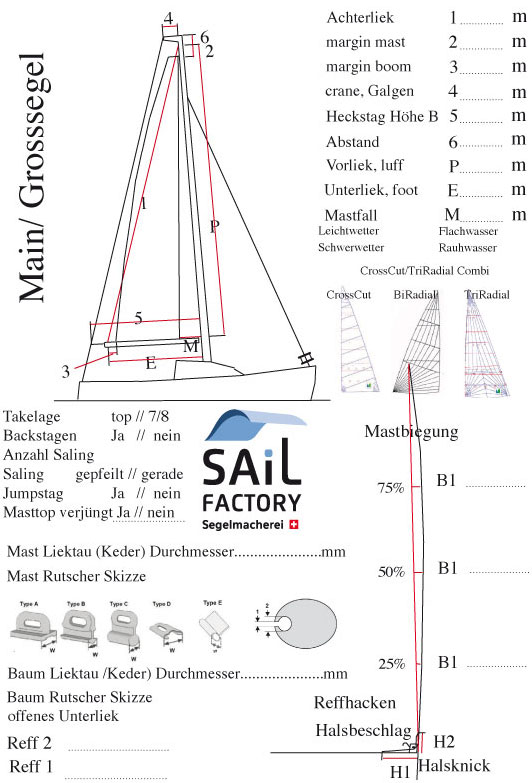

Produktion Erfassungsdaten
Erfassungsblatt SailPack

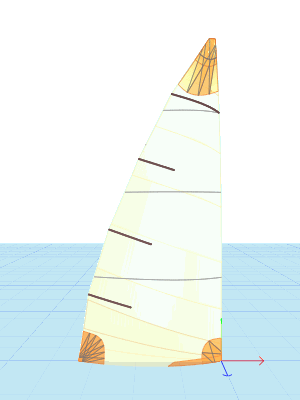

Design / Konstruktion

Dank dem hervorragenden Designprogramm SailPack kann jedem Segel mittels Profilen, Twist, Kurven, der Formkörper gestaltet werden. Mittels Schnitten, die später auch die Nähte sind, wird daraufhin eine Annäherung an den Körper gesucht und auch das Ergebnis kontrolliert. Verstärkungen, Lattentaschen, Kopf Hals und Hornausbildungen werden am Rechner zum Voraus gesetzt, die dann beim Plot auch gezeichnet werden. Bautextilien werden über ein CAD Programm erfasst und konstruiert.
Segel-Design mit SailPack

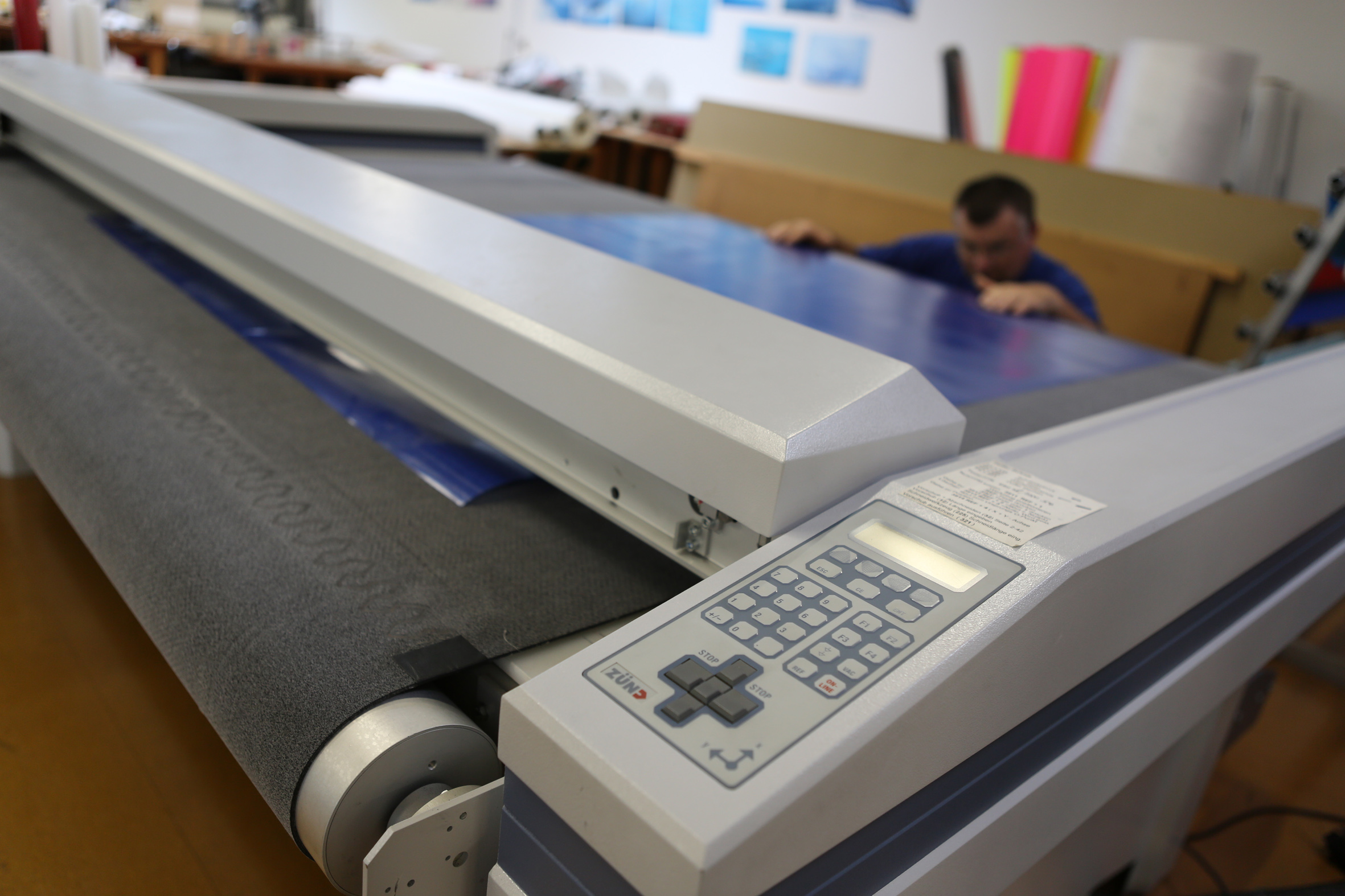

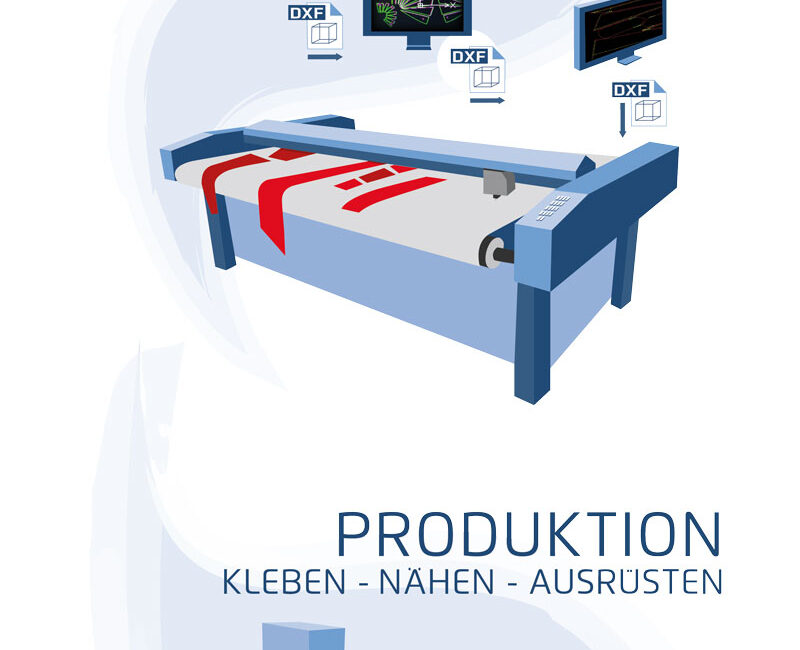

Daten vorbereiten und schneiden
mit dem Zünd Plotter 1200XL

Mit dem Steuerungsprogramm Flex Letter werden die Daten vorbereitet, die Arbeitsschritte zugewiesen, Schneiddruck, Geschwindigkeit, Vorschub, Randmarkierungen und Schriftverhalten programmiert. Ob nun Panels für den Segelbau ab einer Tuch oder Folienrolle, oder Teilstücke eines Sonnensegels produziert werden muss, alle Zeichnungen gehen über dieses Steuerungssoftware zum Zünd Schneidplotter.
Dank unserem Herzstück in unserem Atelier ist die Verarbeitung Zuschnitt 1/10 mm genau.

Plotter Zünd 1200XL

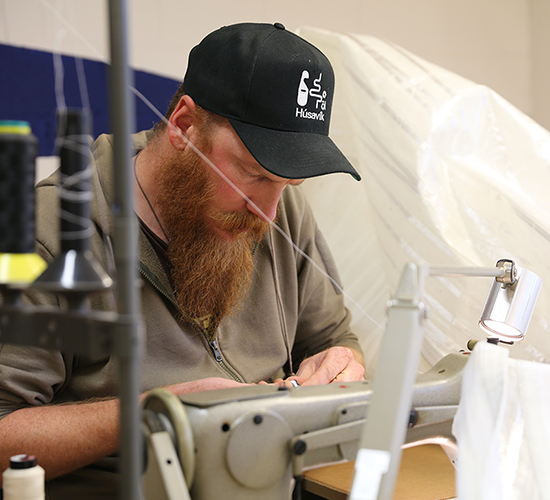

Nähen | Ausrüsten

Ab hier ist die präziseste Handarbeit unserer Näherinnen gefragt. Die Panels werden Bruchteil mm-genau zusammengeklebt. Jede Ungenauigkeit macht sich später bemerkbar.
An unseren verschiedenen Nähmaschinen (Sattler- el.pneumatisch) ensteht ein ganzes Segel oder Schutzhülle. Als letzter Schritt erhält das Segel/ Schutzhülle seine Ösen, Hals- und Kopfbeschläge, Rutscher, Drahtseile usw.
Teils wird eine Imprägnierung verabreicht, um die Nähte wasserabstossend zu gestalten.

Ausrüsten | Nähen
